贵金属具有吸氧气和氢气的能力。但在常温下，贵金属（除锇外）在空气中不被氧化，不生成贵金属氧化物。平★泽贵金属回收精炼为大家详细解读贵金属与气体的作用。
铂在室温下的空气中不被氧化，但加热时生成氧化物。铝黑加热至700-800X：时变为大量吸收氢的海绵铂。铝不与硫及其化合物蒸气反应，但与有机物蒸气反应生成表面有机膜，降低其导电性。铂吸收含碳气体使晶界变宽而降低其力学性能，故铂不在还原性气氛中使用。
铂在室温下的空气中不被氧化，4000℃时开始氧化，800T以上时氧化物分解并挥发。根据氧的浓度，钯可生成不同的氧化物，如PdO、Pd5O6,Pd2O3等。铂强烈吸附氢，最多可吸附其体积2860倍的氢，其吸氢能力随温度升高而降低。吸氢后铂的体积增大，密度下降，导电性、导磁性和抗拉强度均下降。钯吸附的氢在300℃时可放出，铂具有选择性透氢及其同位素的能力，故铂及其合金广泛用作制备高纯氢材料。但铂大量吸氢会给熔铸工艺带来困难。铝在常温下不与硫及硫化物蒸气作用，但可与有机物蒸气反应生成表面有机膜，降低其导电性能。
铑在空气中加热会生成氧化铑膜，其氧化速度随温度升高而增大。金属能吸氢很少，1000~1500℃时的吸氢量为(1.9~4)XiO-，原子比。铑黑可吸氢，但加热至400-450℃时急剧下降，铑黑变为海绵铑。

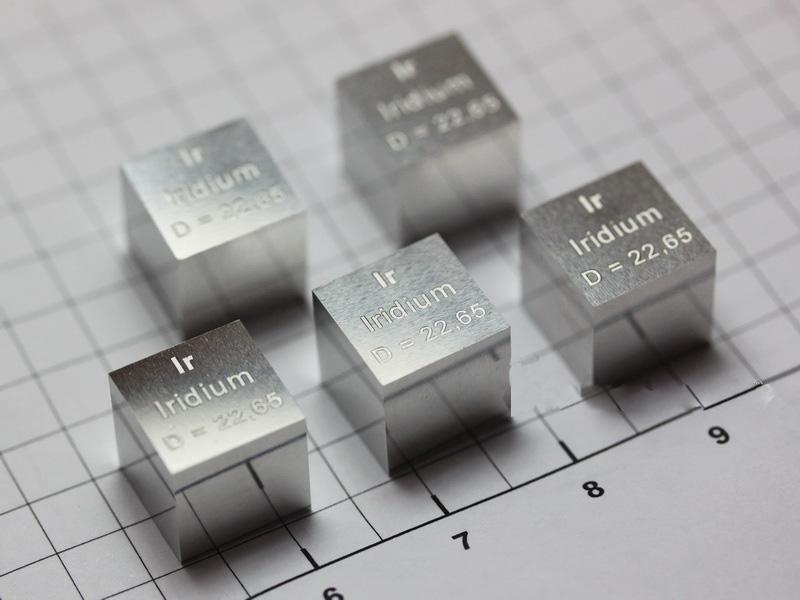

铱在空气中加热至600℃时生成IrCh,1100^时开始分解。金属铱吸氢很少，1400~1600℃时的吸氢量为(1.30~2.33)xlO”原子比。铱、铑不与硫及硫化物蒸气作用。
钌粉在室温空气中会氧化，氧化速度随温度升高而增大，1000℃时的氧化速度比700℃时快400倍。金属钌吸附氢、氧的速度均很慢，且溶解度很小，如1000~1500℃时的吸氢量为(2.76~11.6)x10原子比。但铱黑可大量吸附氢。
锇粉在室温空气中会氧化，5007时会燃烧，生成高蒸气压的稳定氧化物Os。Os具有强烈的臭味和毒性。金属锇吸附氢很慢，但锇黑可大量吸附氢，如在室温、133.32Pa氢压下每100g锇黑可吸附263.8cm³的氢气。400~450℃时，锇黑大量放出吸附的氢并转变为海绵锇。
原创文章很辛苦，作者：Liuhan，如若转载，请注明出处：https://www.pzgjs.com/65075.html
