特点

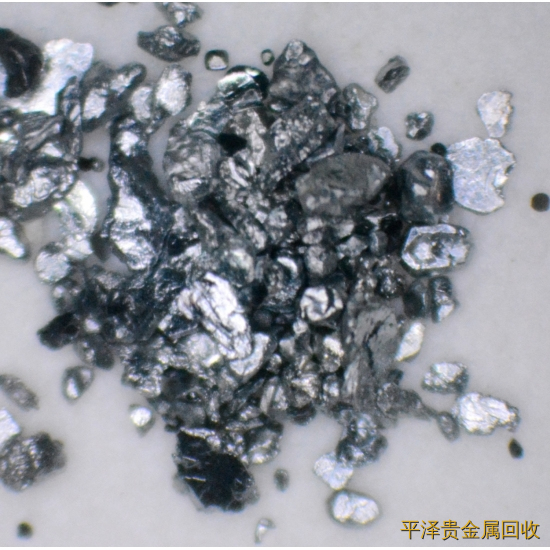

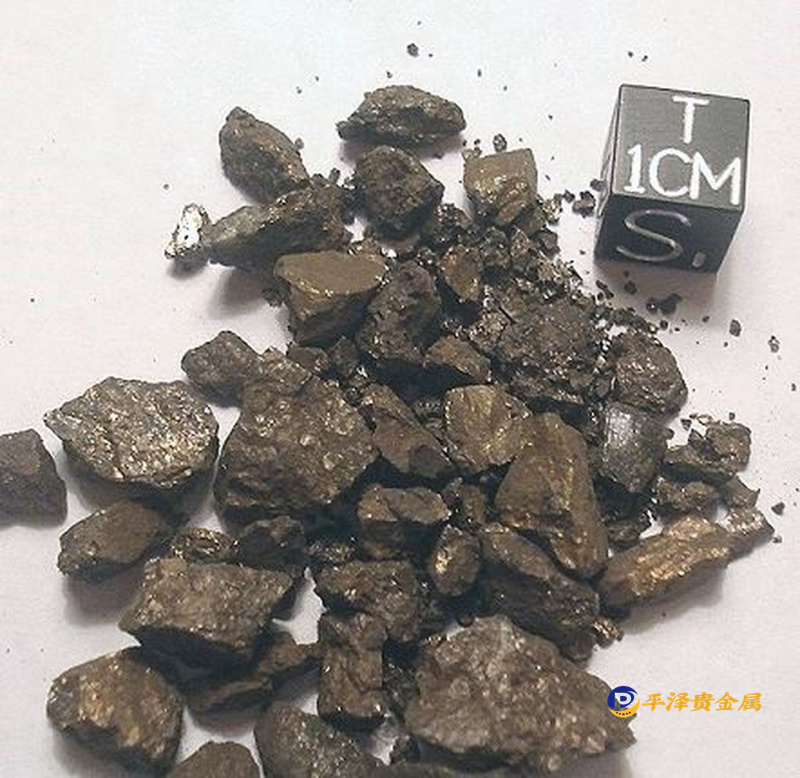

铱属铂系元素。铂系元素几乎完全成单质状态存在，高度分散在各种矿石中，例如原铂矿、硫化镍铜矿、磁铁矿等。铂系元素几乎无例外地共同存在，形成天然合金。在含铂系元素矿石中，通常以铂为主要成分，而其余铂系元素则因含量较小，必须经过化学分析才能被发现。由于锇、铱、钯、铑和钌都与铂共同组成矿石，因此它们都是从铂矿提取铂后的残渣中发现的。
铂系元素化学性质稳定。它们中除铂和钯外，不但不溶于普通的酸，而且不溶于王水。铂很易溶于王水，钯还溶于热硝酸中。所有铂系元素都有强烈形成配位化合物的倾向。1803年，法国化学家科勒德士戈蒂等人研究了铂系矿石溶于王水后的渣子。他们宣布残渣中有两种不同于铂的新金属存在，它们不溶于王水。1804年，泰纳尔发现并命名了它们。其中一个命名为irdium（铱），元素符号定为Ir。这一词GD来自希腊文iris，原意是“虹”。这可能是由于二氧化铱的水合物IrO2·2H2O传或Ir(OH)4，从溶液中析出沉淀时，颜色或青、或紫、或深蓝、或黑，GA随着沉淀的情况而改变。
种类

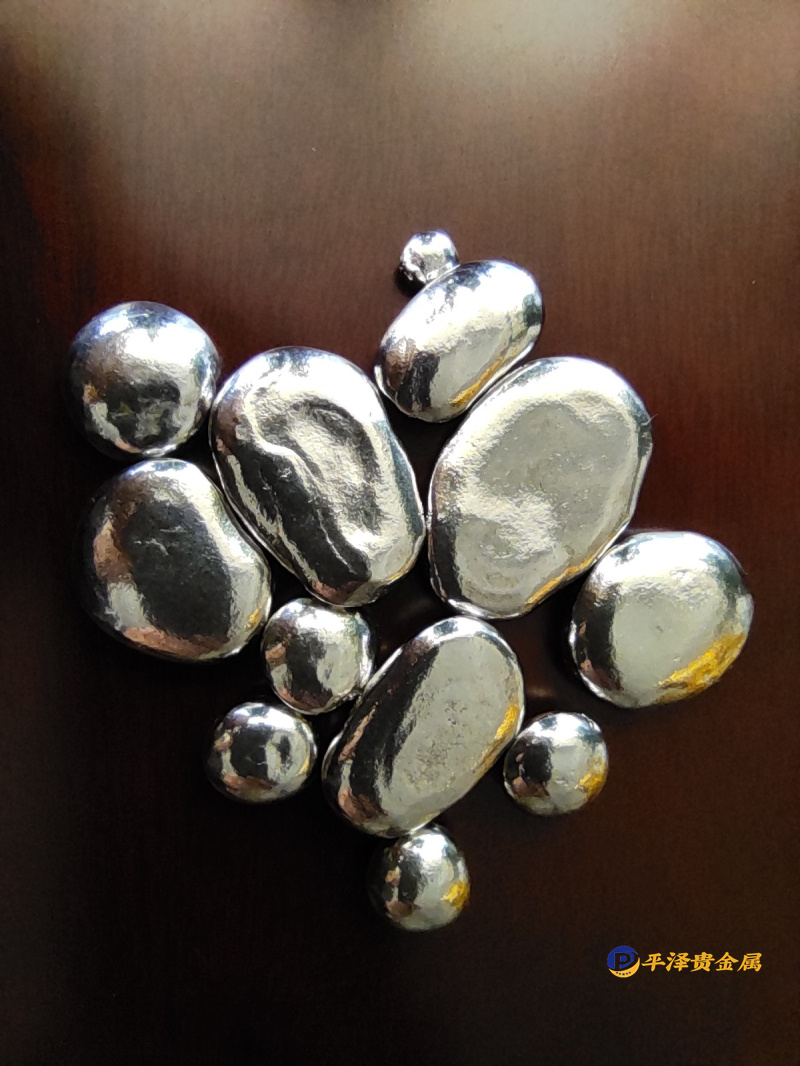

铱金：是稀有贵重金属，是铂和铱的合金，稀有程度在铂金之上。其熔点、强度和硬度都很高。颜色为银白色，具强金属光泽，硬度7。相对密度22.40，性脆但在高温下可压成箔片或拉成细丝，熔点高，达2454℃。化学性质非常稳定，不溶于王水。主要用于制造科学仪器、热电偶、电阻绫等。高硬度的铁铱和铱铂合金，常用来制造笔尖和铂金首饰。由于其极高的熔点和超强的抗腐蚀性，铱在高水平技术领域中得到广泛的使用，如航天技术，制药和汽车行业。

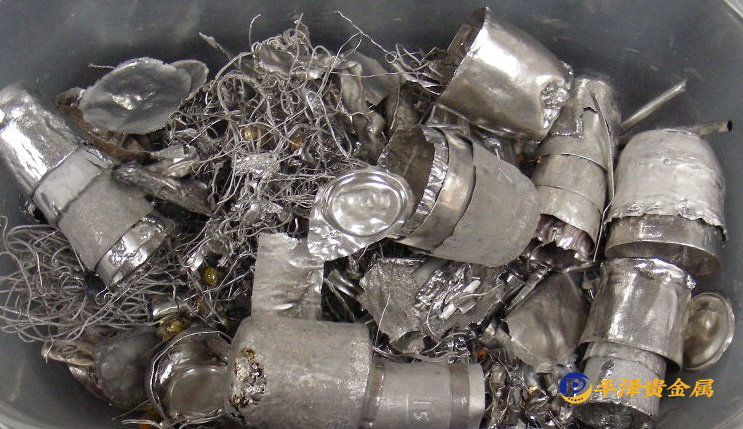

铱丝：呈细丝状金属铱加工材料。铱丝的电阻系数为6.03×10-2Ωmm2/m， 抗拉强度1493MPa，伸长率10%～20%。用粉末冶金法和熔铸-压力加工法均可生产出Ф0.15mm细丝。铱丝用作高温抗氧化热电偶材料和灯丝材料。Ir-W热电偶E(2200℃)=44.19mV，在1000～2000℃范围内，热电势与温度的关系几乎成直线，但只能在中性气氛或真空中使用。
铱合金：以铱为基加入其他元素组成的合金。常用的铱合金有Ir-40Rh、Ir-70Rh、Ir-20Ru、Ir-10Ru等合金。其主要特点是热电性能良好、高温抗氧化、耐腐蚀。Ir-Ru系合金硬而脆难于加工。铱合金主要用作高温抗氧化热电偶及电接触材料，用Ir-Rh做热电偶使用温度可高达2000℃以上。
铱铑合金：是铱和铑的二元合金，在高温下为连续固溶体，有IrRh10、IrRh40、IrRh50和IrRh70等合金。Ir-Rh40合金的铸态维氏硬度1736MPa，IrPh70的为1422MPa。合金的高温抗氧化能力比纯铱强，在2000℃时IrRh60氧化失重约5%。而纯铱失重高达27%。用高频炉氩气保护熔炼，铸锭经热轧和适量的冷加工成材。主要用作高温抗氧化热电偶，使用温度可达2000℃以上，有IrRh60-Ir、IrRh40-Ir以及IrRh50-IrRu10等，后者热电势最高，在2000℃时可达17.18mV。
原创文章很辛苦，作者：陈, 鹏，如若转载，请注明出处：https://www.pzgjs.com/44860.html
